住宅暖气片采暖系统设计方案

      暖气片，也称散热器，是北方地区多年来的采暖方式，地暖在国内出现只是近10年内的事情。因暖气片有安装方便、维修简单、升温快、开关自如等很多优点，至今，暖气片采暖方式仍占据着采暖市场的大半江山。在江南地区，暖气片的安装也成了热门，许多了解其特点的客户，还是选择了它。
      下面是一套小型别墅的暖气片供暖设计方案。特别说明：本方案中的热力计算、热损耗量计算等，并未向家庭客户提供。家庭客户的设计以经验数据为准。

第一部分  项目概况

      本项目地点位于上海市闵行区，联排别墅共三层，内墙体厚度为240mm砖墙，外墙为370mm砖混。建筑面积约为240平方米，首层高度4.5米，建筑总高度为12米。内外墙均无保温层。
      一层设客厅、餐厅、公共卫生间，二层设二间卧室及卫生间，三层设主卧室和卫生间，包括走廊、楼梯口总采暖面积约130平方，该类房型保守估算，采暖总耗热量约为26000W。
      由于房屋二次装修，地面部分维持原样，经与业主沟通，决定选用暖气片采暖，德国威能燃气壁挂炉供热。供热管道选用伟星PPR/DN25管。管道布置方面，为不影响美观，采取室外与室内相结合的办法。室外部分使用橡塑保温管保温，并用PVC白色线槽包裹覆盖，不影响建筑的整体美观度。室内部分沿墙面开槽，将管道埋设于墙内。

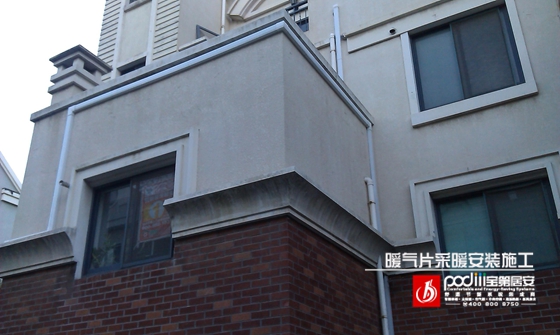

                 图中 采暖管道内置于白色方形PVC线槽内

      第二部分  采暖系统方案设计及说明

      2.1系统方案的选取
      根据建筑物结构，结合客户住宅实际情况，选用散热器热水采暖方式是最适宜的。热源方面，天然气与电力相比具有供热量大、费用低等优势，因此，已接通天然气的客户选用天然气供暖是最合理的方案。算笔经济账，你就知道，用电和天然气哪个划算了。

2.2 燃气壁挂炉的选取
      目前，市场上的燃气壁挂炉品牌较多，进口品牌主要有德国威能、德国博世、菲斯曼等，国产品牌主要有小松鼠、万和等。由于客户对壁挂炉品牌的要求较高，我们选用威能品牌。根据热力估算，选用28KW双功能型壁挂炉，即可供暖也可提供生活热水，一机两用，可以节省燃气热水器的投资。

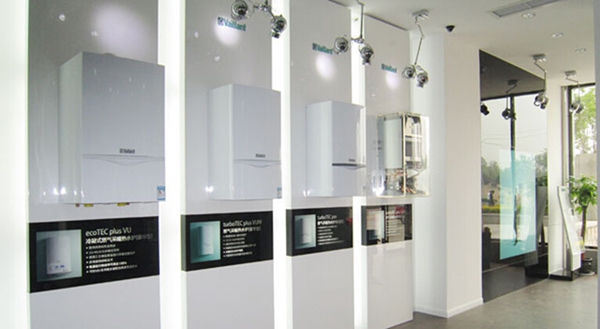

              图 德国威能L1PB27-VUW CN 242/3-3 -H型双功能燃气壁挂炉
　　                  该型壁挂炉热媒温度为：出水=80℃ ；回水=55℃

      2.3 暖气片的选取
      供暖系统中的散热设备是系统的主要组成部分，壁挂炉产生的热量就是通过暖气片向房间内散热而达到保持室内温度的目的。暖气片是最为常用的散热设备，供暖系统的热媒通过暖气片的壁面，主要以对流的传热方式向房间散热。暖气片的传热系数值越高，说明其散热性能越好。

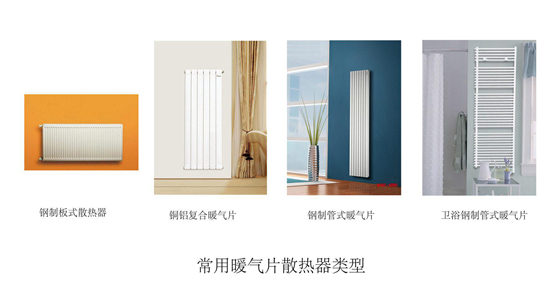

      当前流行的暖气片类型主要有：钢制板式散热器、铜铝复合暖气片、钢制管式暖气片、钢铝复合暖气片、压铸铝暖气片。同样面积大小的暖气片，钢制板式的散热量更大。

从图中可以看出，钢制板式暖气片横向占用墙面位置较大，其它类型由于高度可达2米，相对横向占用墙面位置较小。钢制板式的也有高度1.8米的，但价格太高，经济性差。根据室内装饰设计及家具摆放情况，选择不同类型的暖气片，即可美化室内环境，又能达到采暖的目的。

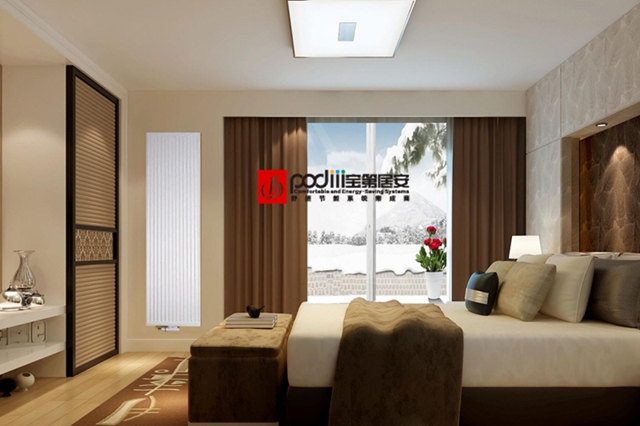

      本项目选用两种类型的暖气片。客厅、餐厅、过道等选用钢制板式，卧室选用钢制管式。

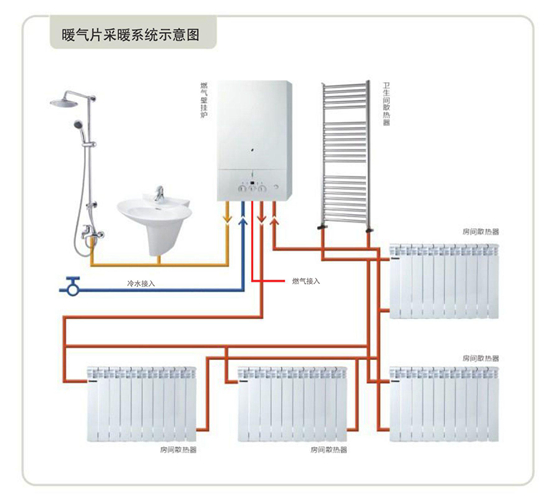

      2.4 供暖管道布置
      根据建筑物平面图，考虑到管网布置的经济合理并且便于维护和管理，该系统采用异程式布置。每一组暖气片均并联在主管道上，任何一组关闭，都不会影响其他房间采暖。

2.5 散热器的布置
      散热器布置，应注意以下几点：
      1）散热器应明装，并适合布置在外窗的窗台下。理由是，沿散热器上升的对流热气能阻止和改善从玻璃窗下降的冷气流和玻璃冷辐射的影响，使流经室内的空气比较暖和舒适。室内有两个或两个以上朝向的外窗时，散热器应优先布置在热负荷较大的窗台下。如果有特殊情况无法安置在外窗下，则根据实际情况安置在离外墙最近且最合理的地方。
      2）系统运行时，暖气片的温度一般在55℃左右，为防止儿童烫伤，可适当降低壁挂炉出水温度，比如，将出水温度设置在60℃，暖气片的温度则只有40℃左右，不会造成烫伤。
      3）散热器应考虑安装在方便维修的地方。

2.6 水利/热力平衡设计
      考虑到该建筑为三层，将热源设备-壁挂炉安装在一楼半的厨房间墙面，采暖主管道经三通连接，分三路送到各楼层，每一路连接的暖气片数量基本一致，管道长度基本一致，保证水利、热力平衡。

      第三部分 施工方案

         本项目暖气片采暖系统的安装分为两个步骤：一期工程和二期工程。暖气一期工程包括壁挂炉安装位置的确定、暖气片安装位置的定位、地面、墙面开槽、主管道及分管道的布管熔接、打压测试等；二期工程包括：暖气片的安装，包括暖气片的固定悬挂、阀门、供暖管道和暖气片的连接，壁挂炉安装，系统加压检测和暖气片的热力平衡调节等。

 一期工程施工要点：
    1.暖气一期工程施工是在墙体改造后，水电施工前或施工后，并且必须在其他装修工序施工前进行。
    2.为了美观，如果是在装修前进行的暖气安装，暖气主管与暖气片连接的支管暗埋入地坪下和墙内，与暖气片连接时只见到温控阀门，美观漂亮；
    3.一期施工时一定要根据确定的暖气片尺寸、进出水方式和接口中心距进行管道固定和封槽，要求尺寸预留准确，否则影响后期的暖气片安装。装修工人在装修过程中必须注意爱护暖气管道和设施，不得移动、损坏。
    按照国家有关规定，暖气系统加压检测要按照以下步骤进行：
（1）将试验管道末端封堵，缓慢注水，同时将管道内气体排出；
（2）充满水后，进行水密性检查；（3）加压宜用手动泵缓慢升压，升压时间不得小于10min;
（4）升至规定试验压力后（工作压力得1.5倍，以不少于1.0Mpa,如果暖气片系统的工作压力较大，试验压力要相应增加），停止加压，稳压1h,压力降不得超过0.06Mpa.在30分钟内，允许两次补压，升至规定试验压力。
（5）在工作压力的1.15倍状态下（工作压力一般不大于0.6Mpa,即试验压力为0.8Mpa即满足要求），稳压2h,压力降不得超过0.03Mpa,同时检查各连接合格。

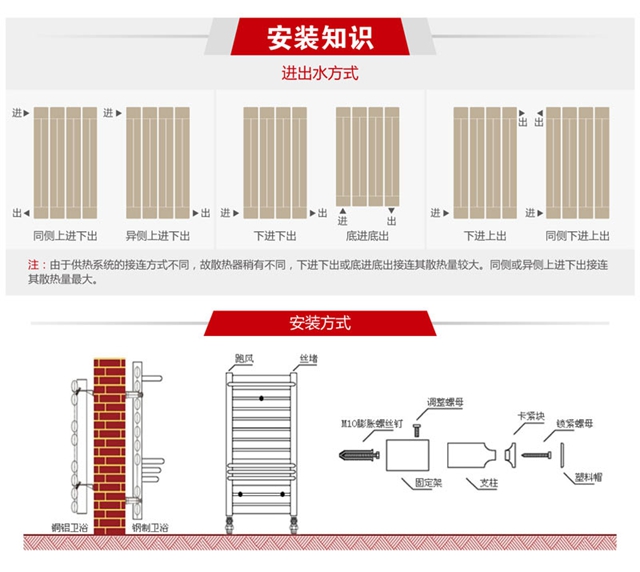

      以下是钢制管式散热器的各种进回水连接方式。通常使用侧上进下回式。

二期工程施工要点：
      在室内墙壁粉刷完毕或墙纸已经贴好，壁挂炉安装位置的墙面已处理好的前提下，进行二期工程施工，即暖气片的安装，壁挂炉的安装。室内铺设木地板的，最好在二期施工结束后再行安装，以免划伤木地板。安装完毕并打压检测合格后，开启系统调试，各指标合格后，竣工交付。
    按照有关国家规定，二期工程加压检测步骤如下：
（1）在加压前，确保系统中没有杂质；
（2）在确保管道末端都封堵，并且散热器的堵头和排气阀都拧紧的情况下，对系统进行缓慢注水，同时利用散热器的排气阀以及集分水器的排气阀将整个系统的气体排出；
（3）加压宜用手动泵缓慢升压，升压时间不得小于10min;
（4）升至规定试验压力后（参考0.8Mpa）（工作压力的1.5倍，但不少于0.6Mpa），停止加压，稳压2h,压力降不超过0.05Mpa,同时检查各连接处无渗漏为合格。

      管道保温

      室内管道一般无需采取保温措施。室外管道则使用橡塑棉保温，并加上PVC线槽铺盖，也可使用绑扎带绑扎，防止保温材料在日光照射下快速老化。

      第四部分 暖气片安装现场图片

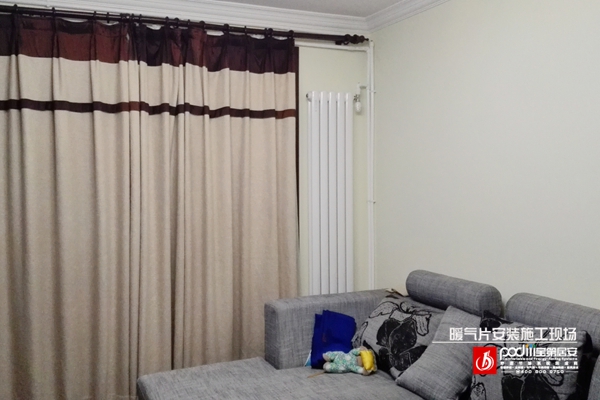

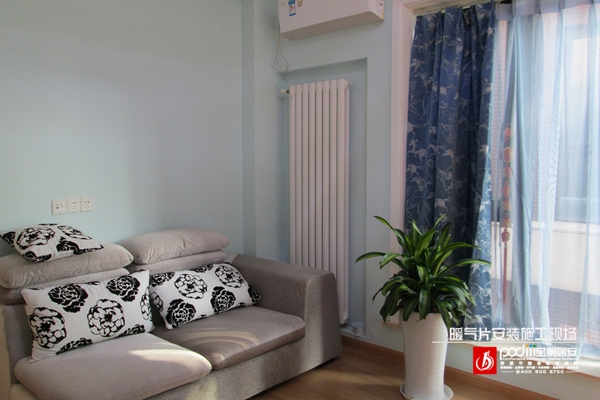

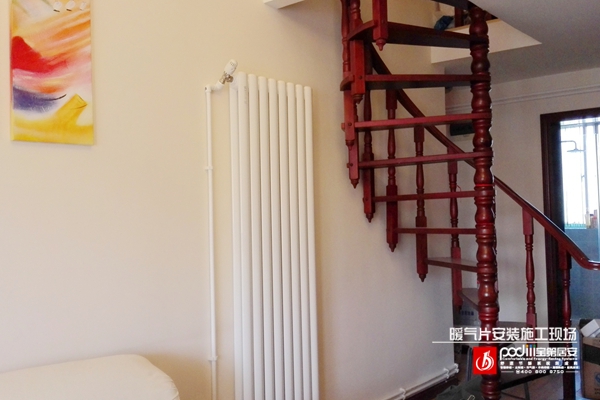

       ■  钢制管式散热器管道预埋安装效果图

        ■  钢制管式散热器管道预埋安装效果图

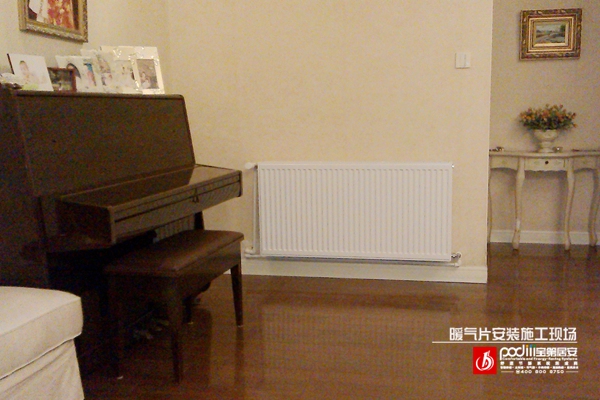

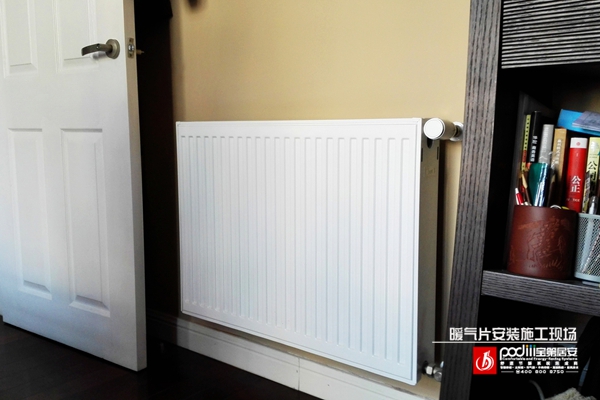

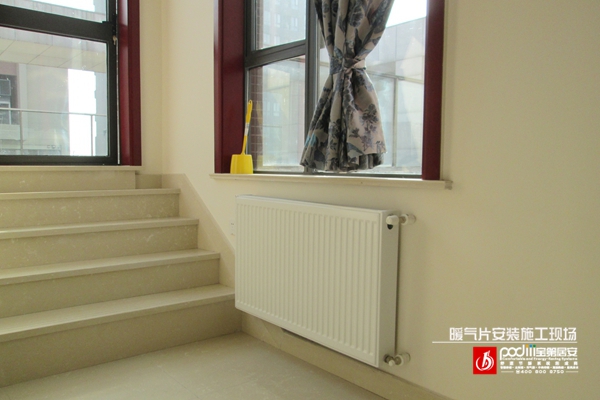

       ■  钢制板式散热器管道预埋安装效果图

       ■  钢制板式散热器管道预埋安装效果图

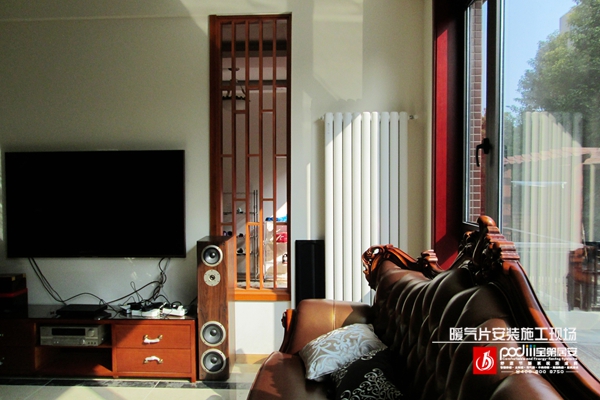

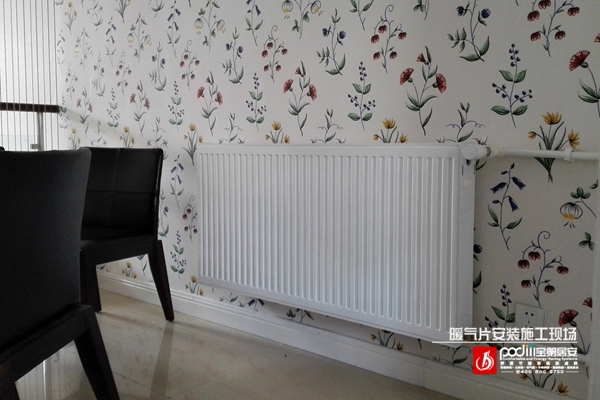

       ■  钢制板式散热器管道明装效果图

       ■  钢制板式散热器管道明装效果图

       ■  钢制管式散热器管道明装效果图

       ■  钢制管式散热器管道明装效果图

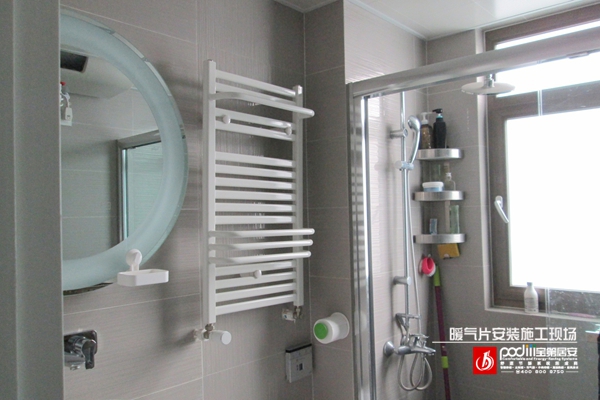

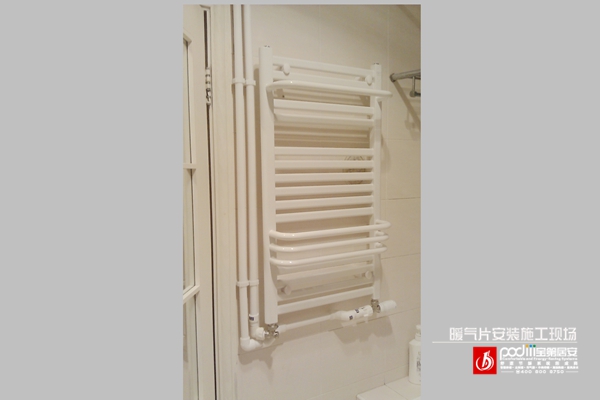

       ■  钢制卫浴散热器管道预埋安装效果图

       ■  钢制卫浴散热器管道明装效果图
